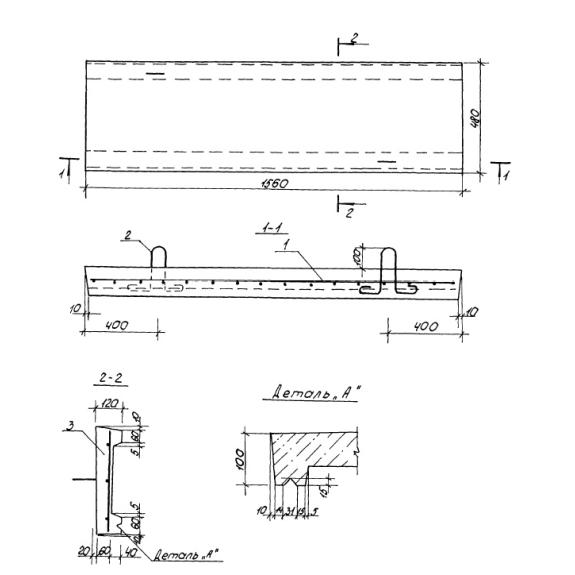

Плита карнизная КП 16-5 – унифицированное железобетонное изделие, имеющее «п» образную форму. Прямоугольная конструкция оснащена небольшими ребрами, расположенными по торцевым сторонам и проходящими вдоль всей длины.

Разработанные Серией 1.100.1-7 карнизные плиты нашли широкое применение в домостроительной сфере и используются при строительстве 5-9 этажных жилых домов. Они укладываются на стену продольными ребрами вниз, образуя основы оконного проема и обеспечивая надежную защиту нижерасположенных панелей от попадания атмосферных осадков и препятствуя их скорому разрушению от вредоносного воздействия окружающей среды. Конструкции разрабатывались для эксплуатации в 1 климатическом районе в зонах с нормальными геологическими условиями. Не рекомендуется применять изделия при температуре наружного воздуха ниже -40.

Маркировочные обозначения

На каждое готовое железобетонное изделие в обязательном порядке наносится специально разработанное маркировочное обозначение, упрощающее процесс поиска и сортировки необходимых конструкций на территориях складских помещений. Основные характеристики, заложенные в символах КП 16-5, имеют следующее значение:

1. КП – карнизная панель;

2. 16 – длина (дм);

3. 5 – ширина (дм).

Допускается указывать на поверхности изделий дополнительную информацию дату производства, штамп ОТК, массу, сведения о заводе. Нанесение символов следует осуществлять масляной краской, устойчивой к влаге.

Особенности производства

Изготовление карнизных плит КП 16-5 осуществляется последовательно, согласно прописанным рекомендациям Серии 1.100.1-7. В качестве основного материала используется тяжелый бетон класса В15 по прочности на сжатие. Для улучшения физико-химических свойств бетона допускается применять различные стабилизирующие и пластифицирующие добавки и присадки. Водонепроницаемость и морозостойкость зависят от конкретных условий эксплуатации. Рекомендованными параметрами являются показатели F200-F400 и W6-W8. Точный выбор зависит от температуры наружного воздуха в зоне застройки и последующей эксплуатации здания.

Для прочности в плиты перед заливкой бетона устанавливают арматурные сетки, изготавливаемые из высокопрочной проволоки класса Вр1 с диаметром прутков 4 мм. Сталь должна отвечать требованиям ГОСТ 6727-80. Монтажные петли, размещенные в плитах, производятся из стали класса AcII по ГОСТ 5781-82 с диаметром стержня 10 мм. Обязательна антикоррозионная обработка металлических элементов и обеспечение защитного слоя бетона.

После прохождения приемо-сдаточных испытаний партия карнизных плит в обязательном порядке снабжается сертификатами соответствия, подтверждающими высокое качество изделий. Некондиционные изделия отбраковываются и не допускаются к отпуску потребителю.

Транспортировка и хранение

Складирование железобетонных карнизных плит КП 16-5 должно осуществляться на заранее подготовленной территории. Изделия необходимо укладывать в штабеля, высота которых не должна превышать 2 метров. С целью сохранения качества поверхностей необходимо предохранить строительные материалы от трения, поэтому при укладке в штабеля важно использовать деревянные прокладки, разделяющие карнизные плиты между собой. Весь комплекс погрузочно-разгрузочных работ необходимо проводить с соблюдением правил и норм техники безопасности и с использованием специального оборудования, осуществляя подъем исключительно за строповочные петли. Важно оберегать изделия от механических повреждений.
