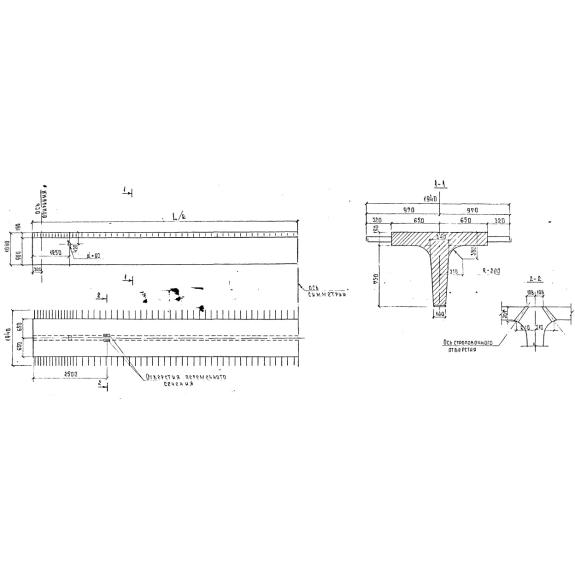

Балки пролетного строения Б 4-15 в (ИНВ 34751-м) – это железобетонные изделия, имеющие Т - образное сечение, они запроектированы в качестве сборных пролетных элементов. Согласно Серии ИНВ 34751-м балки применяются для автодорожных пролетных строений. Рассматриваемые элементы имеют достаточно продолжительный срок эксплуатации и внушительную несущую способность.

Расшифровка маркировки

Обозначения балок состоит из буквенных и цифровых индексов, разделенных дефисом. Маркировочные знаки отражают основные характеристики изделия. Рассмотрим подробно маркировочные обозначения Б 4-15 в (ИНВ 34751-м) на конкретном примере, где:

1. Б - балка;

2. 4 - марка стали;

3. 15 - длина;

4. в - внешнее армирование.

На поверхность изделия наносятся специальным красящим средством следующие надписи: дата выпуска, штамп ОТК, товарный знак или наименование изготовителя, полная марка и масса. Краска, с помощью которой указывают все перечисленные обозначения, должна быть влагоустойчивой и стойкой к резким перепадам температур.

Материалы и производство

При производстве изделий важно руководствоваться всеми необходимыми нормативными документами и рабочими чертежами. Согласно Серии ИНВ 34751-м балки пролетного строения Б 4-15 в (ИНВ 34751-м) запроектированы с модернизированными армокаркасами ребер, позволяющими механизировать их изготовление. Рекомендуемый класс бетона для изготовления балок принят В12,5. Морозостойкость подбирается в соответствии с температурой воздуха в районе эксплуатации. Изготовление листов внешнего армирования следует производить на специализированных заводах мостовых металлических конструкций. Стыковую сварку листов различной толщины следует производить в соответствие с нормативными документами, обязательно осуществлять контроль сварного шва. Приварку анкерных стержней к листовой полосе рекомендуется осуществлять автоматической сваркой тавровых соединений (дуговой под флюсом или контактной). У конструкций с длиной менее нормативной в пределах модуля следует использовать продольную рабочую арматуру, превышающую нормативный пролет. Нижние поверхности листов внешнего армирования необходимо красить. Для длинных стержней анкеров допускается использовать все стержневые арматурные стали, предусмотренные СНиП 2.05.03-84, кроме арматуры класса AI.

После достижения необходимой отпускной прочности, балки направляются на обязательные контрольные проверки, по результатам которых определяются все соответствия нормативным характеристикам и требуемым параметрам. Каждая партия железобетонных изделий, которая прошла проверочные испытания без обнаружения брака, получают сертификат соответствия.

Транспортировка и хранение

Для надежного хранения балок пролетного строения Б 4-15 в (ИНВ 34751-м) нужно подготовить складские помещения. При этом важно обеспечить свободный доступ для просмотра маркировочного обозначения. Для перевозки и складирования балки размещают на деревянные подкладки, находящиеся на расстоянии 1/3 длины с торцов в двух местах. Железобетонные изделия должны быть рассортированы по маркам и партиям. Конструкции складируют в штабели не выше 2 метров. Погрузочные работы следует осуществлять специализированной техникой за строповочные отверстия. При транспортировке необходимо тщательно фиксировать балки, устранив возможность смещения изделий, что защитит конструкции от механических повреждений.
